Construir un barco de madera a escala: del plano de formas a la vitrina del salón
Skigate reúne notas de taller sobre modelismo naval estático: cómo se lee un plano, cómo se levanta un casco por cuadernas, cómo se doblan los listones al vapor y cómo se termina un modelo sin estropear el trabajo de los meses anteriores.
01
Planos y escala: lo que conviene decidir antes de cortar la primera pieza
Un modelo empieza en el papel. Los planos de un barco de vela clásico suelen presentar tres vistas relacionadas: la caja de cuadernas, con las secciones transversales del casco; el perfil longitudinal, donde aparecen roda, quilla y codaste; y la planta, que muestra el ancho en cada estación. Cuando estas tres vistas no coinciden entre sí —y en planos antiguos redibujados ocurre— el error se arrastra hasta el final, porque cada cuaderna torcida se convierte después en una panza en el forro.
Antes de imprimir conviene comprobar la escala real del documento. Muchos planos incluyen una regla gráfica: si al medirla con el calibre no da la longitud que declara, el archivo se ha reescalado en algún momento y todas las piezas saldrán fuera de medida. Ajustar ese porcentaje al principio cuesta cinco minutos; descubrirlo con el casco montado cuesta el casco.
Elegir la escala con criterio
La escala no es solo una cifra: determina qué se puede representar y qué hay que insinuar. En 1:100 una eslora de cuarenta metros cabe en cuarenta centímetros, pero los motones quedan reducidos a puntos y la jarcia se simplifica por fuerza. En 1:50 aparecen los detalles de cubierta; en 1:35 o 1:24 se pueden tallar cabillas, escotillas practicables y herrajes reconocibles, a cambio de un modelo que necesita una vitrina considerable.
Antes de comprometerse conviene medir el sitio donde el modelo va a vivir. Un casco de sesenta centímetros con botalón y arboladura completa pide cerca de noventa centímetros de estantería y unos cincuenta de altura. Ese dato, más que ningún otro, decide la escala.
- Comprobar la regla gráfica del plano con calibre antes de imprimir.
- Contrastar la caja de cuadernas con el perfil y la planta en tres o cuatro estaciones.
- Anotar el grosor del forro previsto y descontarlo del contorno de cada cuaderna.
- Medir el hueco final disponible, incluido el botalón y la peana.
- Decidir si el modelo llevará velas: cambia el peso, la altura y la limpieza posterior.
- Guardar una copia del plano sin marcar para consultarla durante el montaje.
02
El esqueleto del casco: falsa quilla, cuadernas y primera capa de forro
En la construcción por cuadernas, una falsa quilla de contrachapado recibe las secciones transversales encajadas a media madera. La precisión de esas ranuras lo condiciona todo. Si una cuaderna entra floja, se moverá al presionar los listones; si entra forzada, abrirá la falsa quilla y el casco quedará con una torsión que después nadie sabe de dónde vino. El ajuste correcto es firme pero manual, sin martillo.
Con las cuadernas colocadas hay que verificar dos cosas: que todas están a escuadra respecto a la quilla y que sus cantos forman una curva continua. Lo segundo se comprueba apoyando un listón de prueba en seco a lo largo del casco, desde la roda hasta el espejo de popa. Donde el listón se separa, falta material; donde se apoya solo en una cuaderna, sobra. Ese biselado de los cantos —el afinado— es un trabajo de lija de grano medio y paciencia, y ahorra después horas de masilla.
Dos capas, dos funciones
Muchos modelos clásicos se forran dos veces. La primera capa, de tilo o abeto barato, resuelve la forma: puede llevar juntas imperfectas, testas rellenas y algún hueco, porque va a desaparecer bajo la lija. La segunda, de sapelly, nogal o cerezo, es la que se ve, y ahí cada tablilla debe apoyar en toda su longitud, sin forzarse.
El forro no se coloca de proa a popa a ojo. Se divide la altura de cada cuaderna en cinturones iguales, se marca con lápiz y se ajusta el ancho de cada tablilla a lo que pide cada estación, estrechándola hacia la proa. Sin esa división, hacia el final aparecen esos huecos triangulares que obligan a improvisar piezas de relleno.
03
Curvar los listones al vapor sin romperlos
Una tablilla de dos milímetros no se dobla a la fuerza: se ablanda y se conforma. El agua caliente, el vapor de una tetera o una pinza térmica de modelismo hacen el mismo trabajo con distinto grado de comodidad. Lo importante no es el método, sino respetar el tiempo de reposo: la madera adopta la forma al secarse, no mientras está húmeda.
El curvado tiene además una componente que se olvida a menudo. En la zona de proa las tablillas no solo se curvan de canto, también se retuercen sobre su propio eje para acompañar el giro del casco. Forzar esa torsión en frío levanta la fibra y produce grietas longitudinales que después se ven bajo el barniz.
- Sumergir la tablilla en agua muy caliente entre diez y veinte minutos, según grosor y especie.
- Curvarla sobre un molde o sobre el propio casco y fijarla con pinzas o alfileres.
- Dejarla secar por completo antes de encolar: al menos varias horas.
- Encolar en seco, con cola blanca de carpintero aplicada en poca cantidad.
- Colocar de dos en dos, una por banda, para que el casco no se descompense.
- Retirar el exceso de cola húmeda enseguida: seca sella la madera y rechaza el tinte.
04
Masilla, lijado y control de las formas
Sobre la primera capa de forro, la masilla de madera rellena juntas y pequeños escalones. Conviene aplicarla en pasadas finas y dejarla secar del todo: una capa gruesa se contrae y deja hondonadas que aparecen justo después de dar la primera mano de imprimación. Para huecos mayores es preferible una cuña de madera encolada, que lija igual que el resto y no se hunde con el tiempo.
El lijado del casco no se hace mirando, sino tocando. La mano detecta ondulaciones que el ojo no ve, sobre todo con luz frontal. Un truco habitual del taller consiste en pasar una mano de imprimación gris muy diluida: al lijar suavemente, el gris permanece en los hoyos y desaparece en las crestas, y el mapa de defectos queda dibujado sobre el propio casco.
Orden de granos
Se empieza con grano 120 sobre lija montada en un taco flexible, se pasa a 180 para uniformar y se termina en 240 o 320 antes del acabado. Lijar siempre en el sentido longitudinal del casco, nunca en círculos, y aliviar la presión cerca de la roda y del codaste, donde el forro es más delgado y se atraviesa con facilidad.
05
La cubierta: entablado, despiece y juntas marcadas
Una cubierta convence cuando se nota que está hecha de tablas y no de una plancha con líneas dibujadas. El entablado real se compone de tablillas estrechas, de tres a cinco milímetros a escalas medias, con testas escalonadas siguiendo un patrón repetido: cada junta salta dos o tres tablas respecto a la anterior, como en un suelo de madera.
El calafateado se representa oscureciendo el canto de cada tablilla antes de colocarla. Un lápiz blando pasado por el borde, o un rotulador de punta fina de tinta permanente, produce una línea limpia y constante; el hilo negro pegado entre tablas es otra opción, más laboriosa y más marcada. Conviene probar en un retal, porque algunos rotuladores sangran al aplicar el barniz y la junta se convierte en una mancha gris.
Alrededor de escotillas y palos
En las aberturas —escotillas, brazolas, fogonaduras de los palos— el entablado no continúa recto: se corta contra una tabla de contorno que rodea el hueco. Reproducir ese detalle cuesta poco y explica de un vistazo que el modelista sabía lo que estaba mirando. Antes de encolar nada, es buena idea presentar en seco las escotillas y comprobar que los agujeros de los palos mantienen la inclinación que marca el plano de perfil.
- Preparar el patrón de testas antes de encolar, en un papel de la misma anchura.
- Marcar el canto de cada tablilla y dejar secar la tinta unos minutos.
- Encolar desde la crujía hacia las bandas para mantener la simetría.
- Lijar el conjunto solo cuando toda la cubierta esté colocada y seca.
- Rodear escotillas y brazolas con una tabla de contorno.
- Comprobar la inclinación de las fogonaduras con un listón de prueba.
06

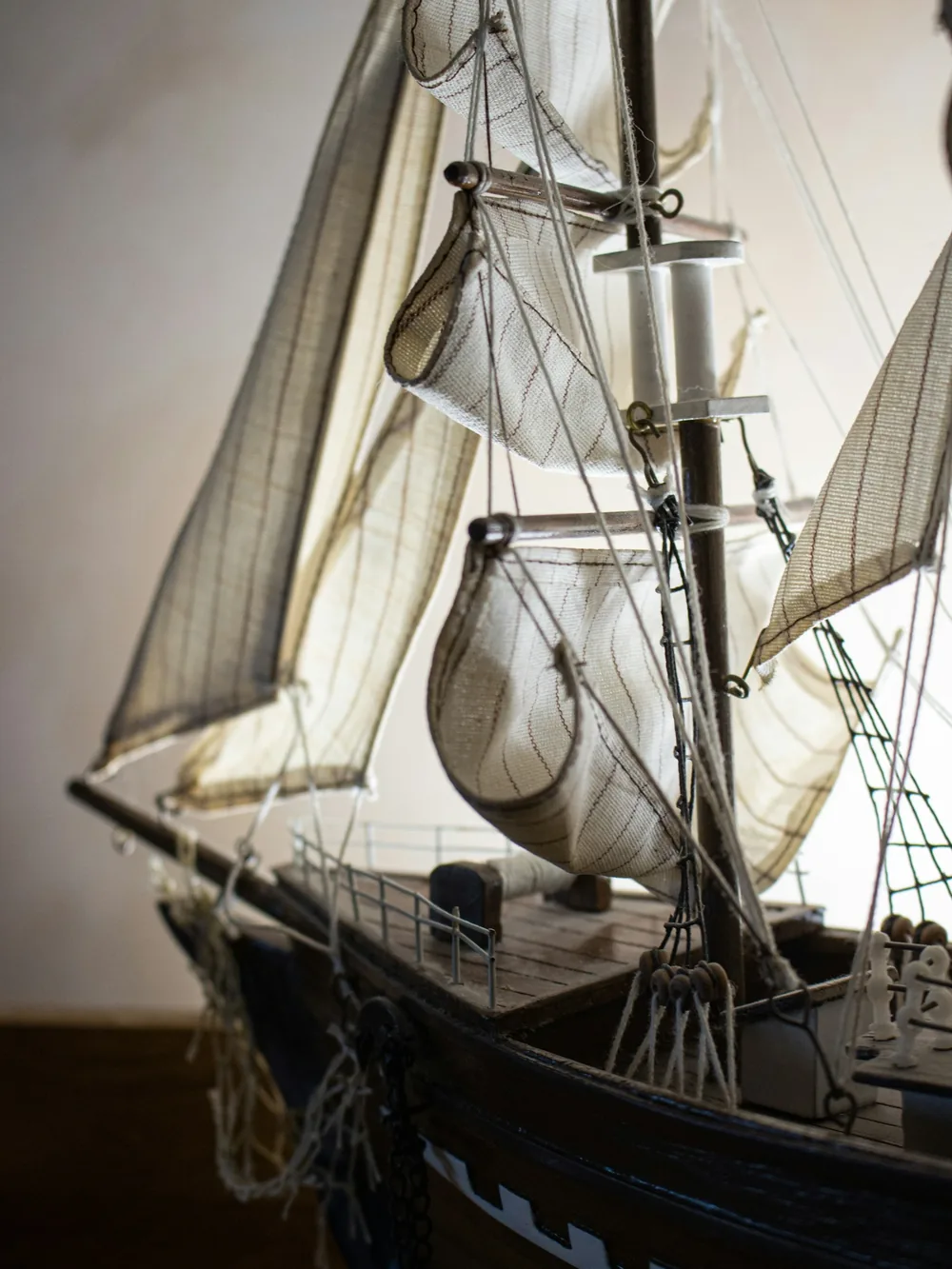

Palos, vergas y jarcia: el momento en que el casco se convierte en barco
La arboladura se prepara fuera del casco. Cada palo se afina en cono con lija sujetando la pieza en el mandril de un taladro pequeño, y se marca con lápiz la posición de crucetas, tamboretes y topes antes de pegar nada. Las vergas se hacen igual, con doble conicidad hacia los penoles, y conviene numerarlas: una vez sueltas sobre la mesa, todas se parecen.
Jarcia firme
Obenques, estays y burdas sostienen la arboladura y se montan primero, en un orden que evita tirar de los palos hacia un lado. Se empieza por el estay de proa, se sigue por parejas de obenques alternando bandas y se comprueba la verticalidad del palo con una escuadra desde varios ángulos. Los flechastes —los peldaños entre obenques— se anudan después, ya con el conjunto tenso, y a escalas pequeñas se sustituyen a veces por hilo muy fino cosido con aguja.
Jarcia de labor
Drizas, brazas y escotas se pasan por motones y cuadernales y terminan en cabillas o cornamusas. Aquí importan tres cosas: que el hilo sea proporcional al modelo, que no brille y que la tensión sea uniforme. Un cabo flojo entre dos tensos delata el trabajo más que cualquier otro detalle. Los nudos habituales son pocos —as de guía, ballestrinque, nudo llano y vueltas de amarre sobre cabilla—, y todos se aseguran con una gota mínima de cola o barniz diluido.
- Teñir el hilo antes de montarlo: después es casi imposible sin manchar la madera.
- Encerar los cabos para que no se deshilachen ni levanten pelusa.
- Trabajar de dentro hacia fuera y de proa a popa para no bloquear el acceso.
- Cortar los sobrantes con tijera de punta fina, nunca tirando del hilo.
07
Piezas pequeñas de latón y madera
Cáncamos, cadenas, anclas, candeleros, bisagras y aros de latón dan escala al modelo. Casi todos llegan brillantes de fábrica, y ese brillo es lo primero que hay que quitar: un baño de pátina química o una simple mano de pintura mate transforman una pieza de bisutería en un herraje creíble. Antes de pintar, el latón necesita desengrasarse y, si es posible, una imprimación específica para metal; de lo contrario la pintura salta al primer roce.
Las piezas de madera pequeñas —bitas, cabilleros, escalas, cofas— se hacen mejor en serie. Cortar diez candeleros de una vez a partir de una varilla marcada garantiza que todos midan lo mismo; hacerlos de uno en uno garantiza lo contrario. Para trabajar piezas diminutas ayuda pegarlas provisionalmente con cinta de doble cara a un taco de madera, que hace de tercera mano.
Herramientas que resuelven casi todo
El taller de modelismo naval no necesita máquinas grandes. Un cúter de hoja fina con recambios frecuentes, una sierra de pelo o de costilla pequeña, un calibre, limas de aguja, pinzas rectas y curvas, un juego de brocas finas con portabrocas manual, papel de lija de varios granos y un buen flexo con luz neutra cubren la mayor parte del trabajo. La hoja roma, más que la falta de herramienta, es la causa habitual de los cortes torcidos y de los dedos cortados.
08
Acabado, pintura y trazado de la línea de flotación
El acabado empieza por una decisión: madera vista o casco pintado. Si la madera queda a la vista, el barniz mate o satinado en capas muy finas respeta el veteado y no convierte el casco en un mueble lacado; entre capa y capa, un lijado suave con grano 400 elimina la fibra levantada. Si el casco va pintado, la imprimación es obligatoria, porque la madera absorbe de forma desigual y el color queda manchado.
La línea de flotación no se traza a pulso. El método clásico consiste en apoyar el casco nivelado sobre la mesa y desplazar alrededor un lápiz sujeto a un taco de altura fija; la punta describe un plano horizontal perfecto sobre la superficie curva. Después se enmascara con cinta fina y flexible, se sella el borde con una capa del color inferior —que tapa cualquier filtración— y solo entonces se aplica el color de la obra viva.
Errores frecuentes en el acabado
- Aplicar capas gruesas que ahogan las juntas del forro y los detalles tallados.
- Enmascarar sobre pintura recién aplicada: al retirar la cinta se arranca el color.
- Barnizar la cubierta con brillo alto, que a escala parece plástico mojado.
- Pintar el casco con la jarcia ya montada, cuando ya no hay forma de acceder.
09
Peana, vitrina y cuidado del modelo terminado

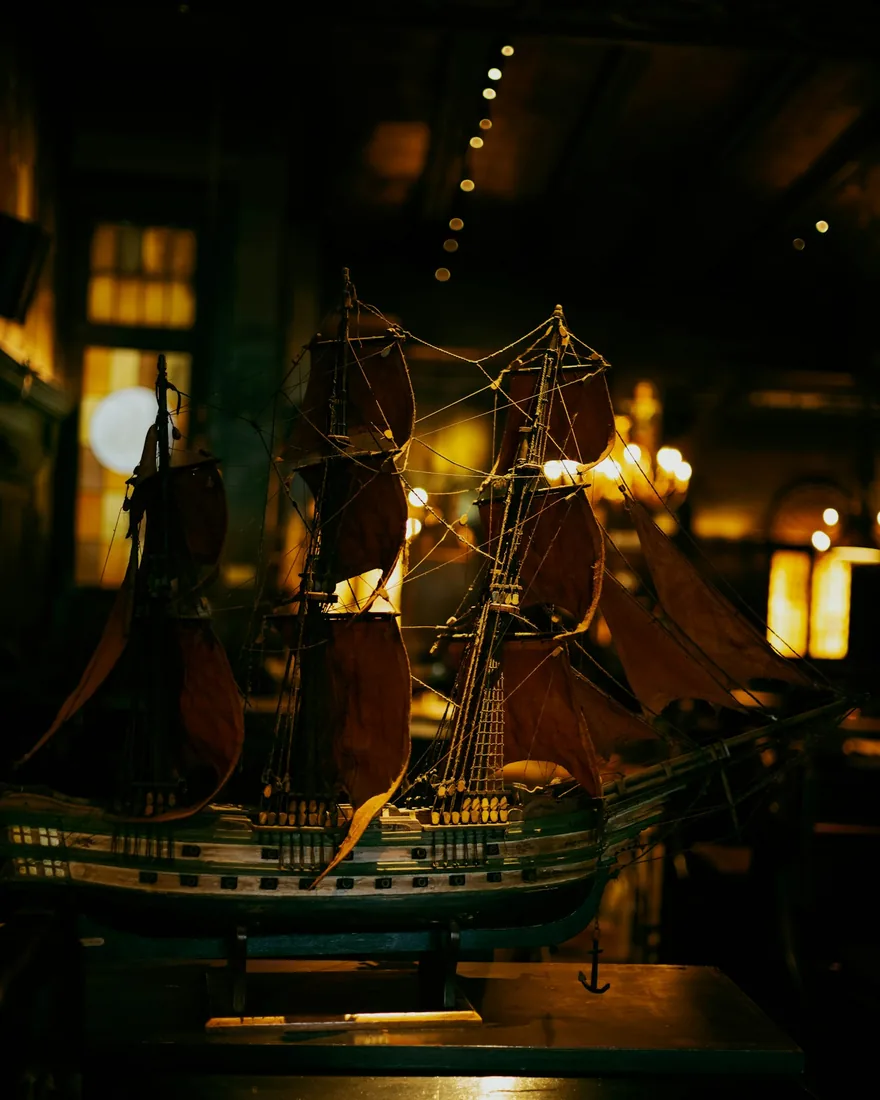

Un modelo bien construido puede quedar mal expuesto. La peana clásica sostiene el casco sobre dos cunas de madera forradas de fieltro, o sobre un par de columnas de latón atornilladas a la quilla; en ambos casos el apoyo debe repartir el peso y no morder el forro. Una base algo más larga que el casco, con el canto moldurado y el mismo tono que la madera del modelo, ordena el conjunto sin competir con él.
La vitrina no es un lujo. El polvo es el enemigo real de un modelo con jarcia: se deposita entre cabos donde ningún paño llega y, con humedad, se convierte en suciedad adherida. Una urna de metacrilato o de vidrio sobre base de madera resuelve el problema durante años. Si el modelo permanece al descubierto, la limpieza se hace con un pincel de pelo suave o con aire a baja presión, nunca con un trapo que engancha los cabos.
Dónde colocarlo
La luz solar directa decolora hilos y barnices en pocos meses, y los cambios bruscos de humedad —una pared exterior fría, un radiador cercano— abren juntas y destensan la jarcia. Un interior estable, alejado de ventanas orientadas al sur y de fuentes de calor, alarga la vida del modelo mucho más que cualquier producto de mantenimiento.
10
Qué se publica en Skigate
Skigate es un proyecto informativo dedicado a un solo asunto: la construcción de modelos de barcos en madera. Los textos se escriben en forma de notas de taller, con explicaciones de proceso, secuencias de trabajo y listas de comprobación pensadas para consultar mientras se tiene el casco delante.
El sitio no vende materiales ni kits, no gestiona pedidos y no ofrece servicios de construcción por encargo. Todo el contenido está disponible libremente y es idéntico para cualquier persona que abra la página.
- Lectura de planos, escalas y preparación del proyecto.
- Construcción del casco: cuadernas, forro, curvado y lijado.
- Cubierta, entablado y detalles de superficie.
- Arboladura, jarcia firme, jarcia de labor y nudos.
- Herrajes de latón, piezas talladas y herramienta de taller.
- Acabados, pintura, exposición y conservación del modelo.
